今天卓鹏主要来跟大家分享有关细纱机全自动集体落纱装置介绍:

环锭细纱机是棉纺生产流程中起了关键性的作用的工序,是纺纱厂的劳动强度大和劳动密集的问题集中点。我国的纺织业只有提高劳动生产率、减员增效,才能生存下来得以发展。由于配有集体落纱装置细纱机的自动化程度高,在整个纺纱过程中可全自动地完成操作,可缩短落纱时间,省去了空纱管的整理工作及整理设备,对管纱的质量有所改善,整个落纱过程几乎不需要人就可以完成落纱,从而大大提高了劳动生产率。

目前国内大部分纺织企业大部分还采用手工落纱,每个落纱工每天承担拔插的工作量很大,劳动强度高,完全不能适应企业的发展,根据我国的国情,在短车细纱机加装集体落纱装置成为今后发展趋势。

1.集体落纱结构特性

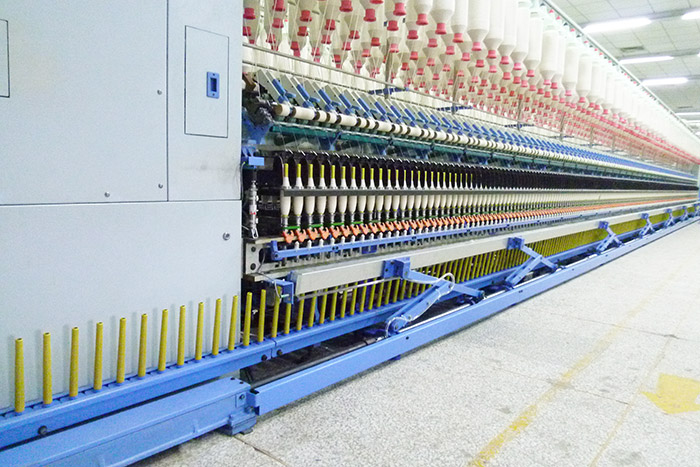

集体落纱作为一个完整的落纱装置固定在FA506型细纱机上,成为细纱机的配套装置.可以进行全自动的:纺纱→落纱→开车→再纺纱→再落纱这样的自动循环过程。集体落纱有下列基本部分组成:

卓鹏分享有关细纱机全自动集体落纱装置!

落纱气架部分 :采用可分开的活塞式抓管器,气架采用轻便的铝型材,气架上升采用丝杠传动逐渐收回的结构设计,可减小气架传动管的变形;增加气架里外摆防变形装置,提高气架动作的可靠性和稳定性。

气架传动部分: 采用伺服电机控制系统,通过减速箱传动丝杠螺母控制人字臂的升降,动作准确可靠,升降平稳。

气动系统:包括气源处理器,气动控制系统,执行元件,用来控制自动落纱动作及满管、空管输送动作。

空纱管喂给系统 :电机带动电磁离合器控制滚筒动作,同时设计一套辅助机构保证落空管时大头朝下,位置准确,动作拟人化。

纱管输送部分:采用左右两侧气缸通过分段拨叉推动托盘输送运动,每次行程70毫米。 该机构凸盘与锭子中心对中准确无误,运行可靠性高。

满纱管收集部分:电机带动斜帘子机构,通过转动的皮带带动满纱落入收集箱中。

电气系统及控制方式:集体落纱部分采用单独PLC控制伺服系统和电检测系统,与主机控制系统完全分开,并有机接合。使主机能够自动的完成:纺纱→落纱→开车→再纺纱→再落纱这样的自动循环过程。
